一、產品簡介（LYWHX-8000B電力調試標準產品“高壓無線核相器"量身打造，品種齊全）
LYWHX-8000B無線高壓核相儀（以下簡稱“儀器"）用于兩條高壓線路并網或環網核相。也可以用于遠程（遠距離）核相，確定相序顏色與相序名稱是否一致。儀器適合0.22～220kV交流輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。
儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相儀的諸多缺點，同時儀器配置GPS模塊，兩臺及以上儀器經匹配、升級后可以用于遠程核相。
二、工作原理（LYWHX-8000B電力調試標準產品“高壓無線核相器"量身打造，品種齊全）
儀器由2個發射器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。近程核相時，X和Y發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器數據計算兩線路相位差值，判斷同異相。
遠程核相時，兩個Y發射器分別將測量數據發送給兩臺接收主機，主機由GPS授時后同步測量，計算兩臺主機相位差值即為兩線路相位差值，判斷兩線路同異相。
三、使用事項（LYWHX-8000B電力調試標準產品“高壓無線核相器"量身打造，品種齊全）
1、現場測試時，應按電力部門高壓測試可靠距離標準進行操作。
2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220kV時，請使用長度大于3米的絕緣桿。
3、核相操作時，手持位置不要超過絕緣桿手柄位置。
四、技術參數（LYWHX-8000B電力調試標準產品“高壓無線核相器"量身打造，品種齊全）
1、相位差準確度：偏差≤5°。
2、頻率準確度：±0.1HZ。
3、可跨電壓測量范圍為0.22KV～220kV。
4、發射器和接收主機的極大傳輸視距約100米。
5、遠程核相時兩個GPS主機的距離為0.3公里～800公里。
6、真人語音提示測量結果和操作步驟。
7、3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果，顯示GPS衛星顆數，GPS授時狀態和時間等信息。
8、連續1小時無操作自動關機。
9、發射器和接收主機均內置可充電鋰電池，配置5V充電器。
10、主機內置18650鋰電池，電池容量為2500mAH。發射器內置14430鋰電池，電池容量為450mAH。
11、高壓測量時泄漏電流<10uA。
12、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。
13、工作環境：-35℃--- +45℃ 濕度≤95%RH。
14、整機重量：約3.6KG。
15、儀器包裝尺寸：長56cm*寬26cm*高13cm。
五、儀器簡介（LYWHX-8000B電力調試標準產品“高壓無線核相器"量身打造，品種齊全）

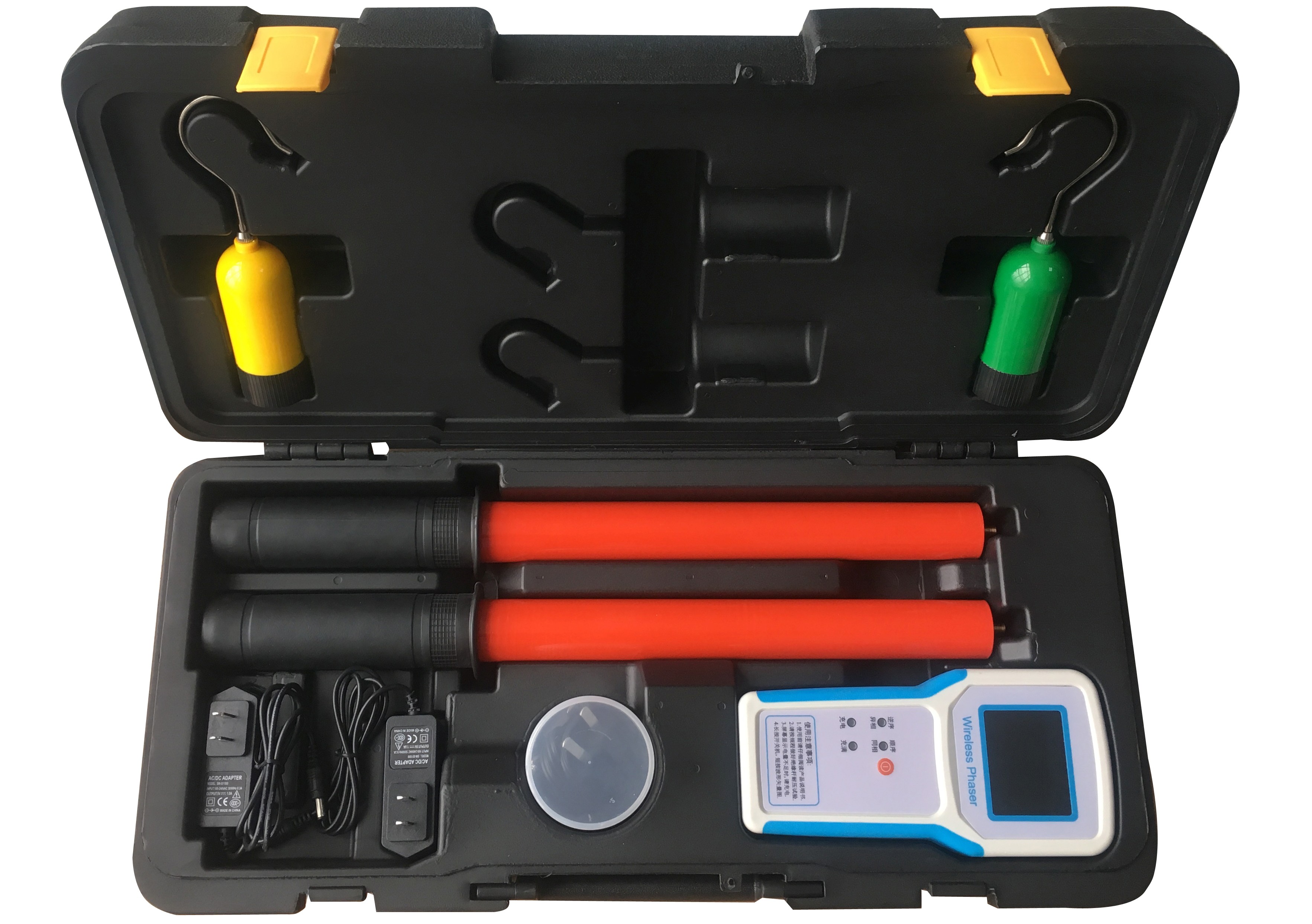

1、儀器外觀簡介

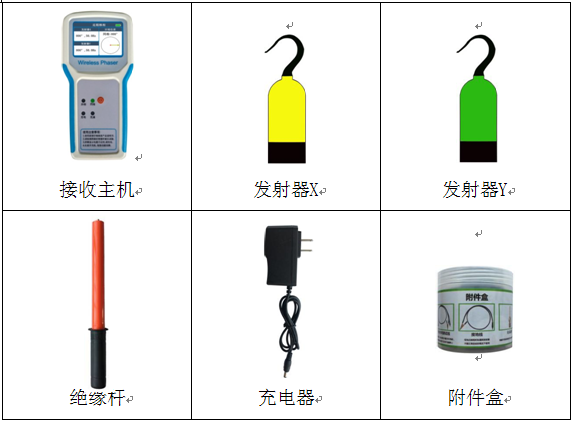

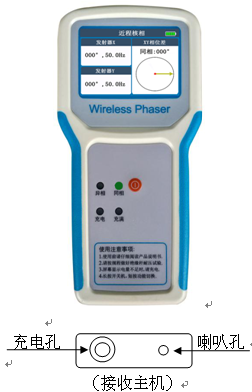

組件說明：
2、儀器操作簡介
| 指示燈： 異相紅燈亮：兩線路異相。 同相綠燈亮：兩線路同相。 充電紅燈亮：正在充電。 充電綠燈亮：電已充滿。
按鍵： 1)長按開機或關機。 2)短按近程測量模式、相序測量模式和遠程測量模式切換。
補充： 1)右上角有電量指示； 2)最下端有充電接口插孔。 |

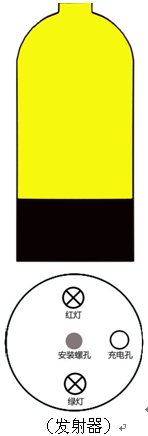

| 指示燈： 測量時:紅燈和綠燈交替閃爍。 充電時:紅燈亮正在充電，綠燈亮已充滿。 蜂鳴器：接觸到高壓帶電線路則蜂鳴器響2秒，表示線路帶電。 安裝螺孔：與伸縮絕緣桿相連。 充電孔： 充電時：連接充電器。 自檢時：連接測試線接地端。 檢測時：連接接地線。 |
2、儀器自檢方法

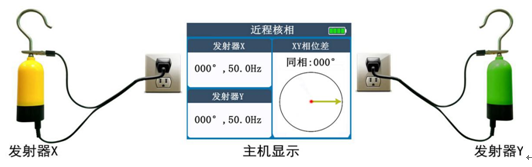

按下圖將發射器連接自檢測試線，發射器啟動，蜂鳴2秒，紅綠兩指示燈交替閃爍。接收主機開機，在近程核相模式下顯示對應發射器信息，則發射器與主機工作均正常。
提示：
自檢時兩發射器與接收主機的距離大于0.5米為宜。當距離小于0.2米時，可能只連接了1個發射器而主機顯示2個發射器信息。此現象為正常現象，不影響儀器使用。當2個發射器都接電時，儀器顯示不受短距離影響。
自檢測試線內部串有2M電阻，測試時人接觸鱷魚夾不會觸電。
自檢測試相位差為180度左右時，將任一自檢線插頭反轉，則相位差變為0度左右，反之亦然。

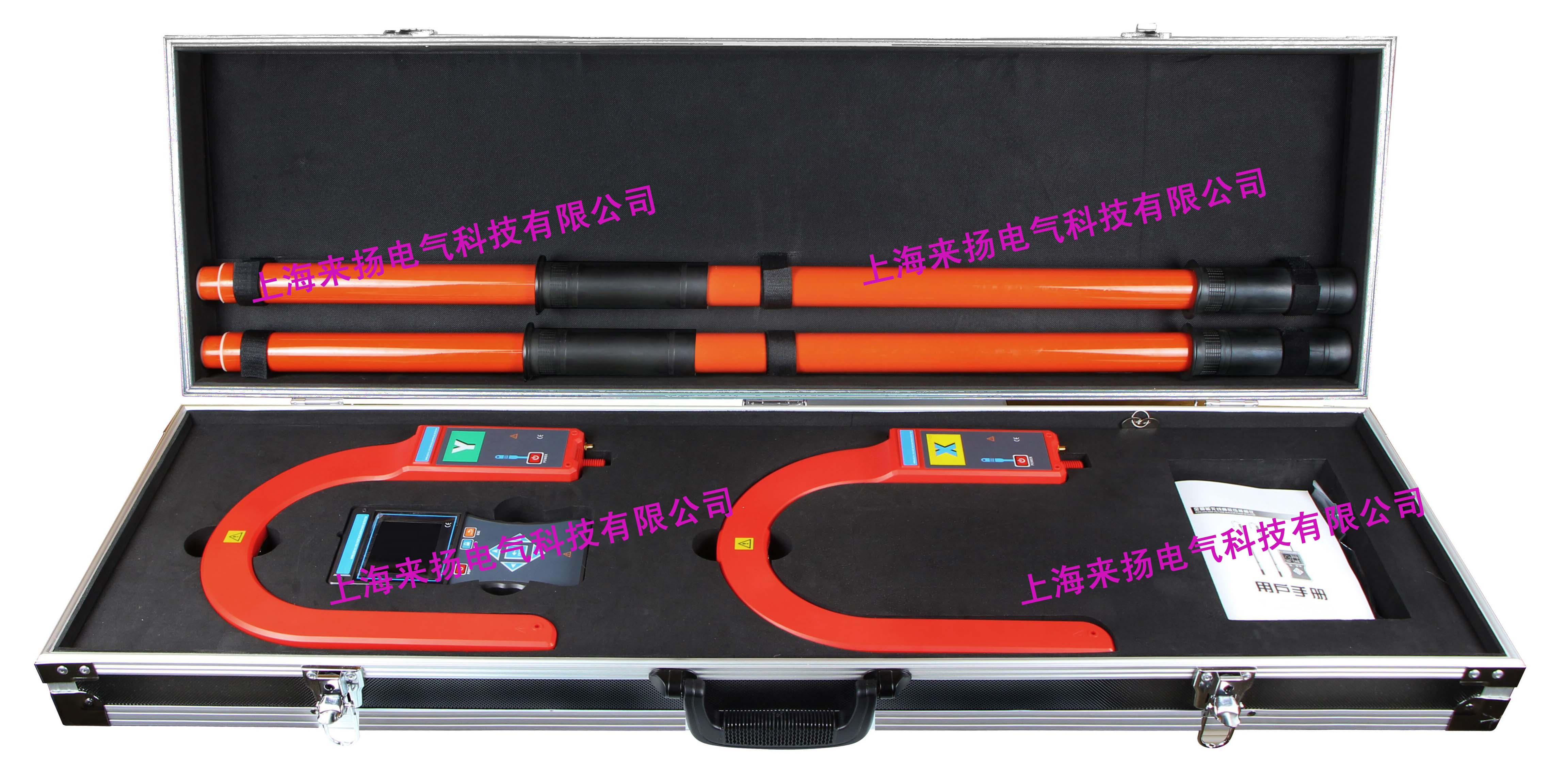

一簡介
由無線接收器、鉤式探測器、伸縮絕緣桿等組成。鉤式探測器不同于傳統核相儀需要連接金屬探測掛鉤，而是采用了一體化鉤式設計，B型產品還兼容高壓電流測試功能，可以直接掛在線路上測試電流、核相，省時省力，可鉤Ф168mm的導線，或168mm×245mm的母排；接收器采用3.5寸真彩液晶屏，同屏顯示核相結果、電流、相位、頻率等，有向量圖指示，“X信號正常、Y信號正常、同相、異相"等語音提示，清晰直觀。空曠地面核相距離可達1600m遠，能對10V～550kV的電壓線路全智能核相，其中35kV以下的裸導線可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將鉤式探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！本核相儀同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。
LYWHX-9200B型的X探測器還具有高低壓電流、漏電流測試功能，電流測量范圍為0～20000A，同時滿足核相、電流、漏電流、相位、相序、驗電測試；也可以用于漏電巡查：將具有測試電流功能的X探測器鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變為很小電流或無電流顯示，該點即為電纜漏電點。
二、型號區別
型 號 | 核相距離 | 核相電壓等級 | 電流量程 |
LYWHX-9200 | 0～1600m | 10V～550kV | / |
LYWHX-9200B | 0～20000A |
三、技術規格
功 能 | 高低壓無線語音核相，電流、漏電流、頻率、相位、相序、驗電測試；多芯電纜漏電巡查等 |
電 源 | DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時 |
測試方式 | 鉤式探測器，可以掛在線路上或鉤住導線測試 |
傳輸方式 | 315MHz、433MHz無線傳輸 |
核相距離 | 短距離模式：0～150m（開機默認） 長距離模式：2～1600m |
顯示模式 | 3.5寸真彩液晶屏顯示 |
可測線徑 | Ф168mm的導線，或168mm×245mm的母排 |
量 程 | 核相電壓等級：AC 10V～550kV |
相位：0.0°～360.0° | |
頻率：45Hz～75Hz | |
電流：0.00A～20000A(選型) | |
分 辨 力 | 0.1°；0.1Hz；10mA |
精 度(23℃±5℃，80%RH以下) | 相位：≤±10° |
頻率：≤±2Hz | |
電流：0～6000A,±3%±5dgt; 6000A～2000A,±4%±5dgt; | |
相別定性 | 同相:－30°～30°；異相: 90°～150°和210°～270° |
語音功能 | 同相、異相、X信號正常、Y信號正常等語音功能 |
絕緣桿尺寸 | 拉伸后長約5m；收縮后長約1m(5節) |
數據存儲 | 9999組 |
核相方式 | 接觸核相：35kV以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作) |
非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作) | |
驗電指示 | 探測器“嘟--嘟--嘟"蜂鳴聲 |
換 檔 | 自動換檔 |
位置誤差 | 測試電流時導線位置誤差的影響：A區無位置誤差；B區約增加0.2%；C區約增加2%(見后圖) |
采樣速率 | 2次/秒 |
儀表尺寸 | 鉤式檢測儀：長寬厚310mm×270mm×52mm |
接收器：長寬厚250mm×100mm×40mm | |
背光控制 | 按上下箭頭鍵調整背光亮度 |
感應強度控制 | 根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相 |
數據保持 | 測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持 |
退出功能 | 按ESC鍵退出當前功能界面，返回上級目錄 |
數據查閱 | 按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
無信號指示 | 當接收器沒有收到發射信號時動態顯示“----"符號 |
自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
電池電壓 | 當電池電壓低于3.2V時 探測器：電源指示燈慢閃，提醒充電 接收端：電池電壓低符號顯示，提醒充電 |
額定電流 | 探測器：35mA max；接收器：300mA max |
儀表質量 | 鉤式檢測儀：496g(含電池) |
接收器：395g(含電池) | |
絕緣桿：1.45kg | |
總質量：13.5kg(含儀表箱) | |
工作溫濕度 | -10℃～40℃；80%Rh以下 |
存放溫濕度 | -10℃～60℃；70%Rh以下 |
干 擾 | 無特強電磁場；無433MHz 、315MHz同頻干擾 |
絕緣強度 | 絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間) |
檢測儀：2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間) | |
接收器：2000V/rms(外殼前后兩端之前) | |
結 構 | 防滴漏Ⅱ型、IP63 |
適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求 |
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準 |

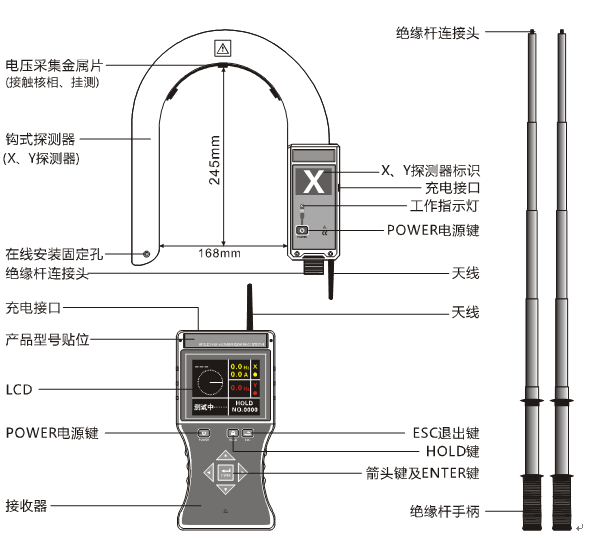

四、結構
五、 操作
1．基本操作
接收器和鉤式探測器都是按POWER鍵開關機。探測器開機后LED指示燈亮，進入測試模式。若開機后LED慢閃，探測器電池電量不足，需要充電，充電時LED快閃。開機15分鐘后LED持續慢閃，提示探測器將自動關機，此時按POWER鍵探測器能繼續工作。接收器開機后，LCD顯示，按上下箭頭鍵可以調節LCD背光亮度。接收器開機15分鐘后LCD閃爍，提示接收器將自動關機，此時按POWER鍵接收器能繼續工作。
按HOLD鍵鎖定并存儲數據，鎖定數據時HOLD符號指示，儀表可以存儲9999組數據。
按箭頭鍵鍵移動光標或查閱數據，左右箭頭鍵選擇步進值+1、-1、+10、-10、+100，-100，按ENTER鍵確認查閱所存數據。
按ESC鍵退出當前目錄返回測量界面。
進入數據刪除模式，選擇“是"按ENTER鍵確認刪除存儲的所有數據，數據刪除后將不能恢復，請謹慎操作。
核相距離模式設置，長按探測器POWER鍵3秒進入核相距離模式設置，短按探測器POWER鍵可切換長距離模式和短距離模式，長距離模式LED持續快閃，短距離模式LED持續慢閃，長按探測器POWER鍵3秒退出設置模式。
2．測試
| 高壓，極其危險！必須由經培訓并取得允許資格的人員操作，操作者須嚴格遵守使用規則，否則有電擊的危險，造成的人身傷害或傷亡事故。 |
35kV以上裸導線核相，請采用非接觸方式，探測器逐漸靠近導線即可，否則有電擊的危險，造成人身傷害或傷亡事故。 |

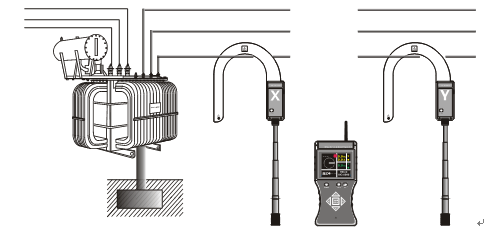

接觸核相：當裸導線電壓低于35kV時，或110kV以下具有安全絕緣外皮的導線，可以將探測器掛在導線上核相，讓導線處于探測器的A區，接觸電壓采集金屬片，如圖。極低電壓核相時，例如低于60V，若環境狹窄不方便操作，可以用細裸導線先將被測試點引出，再核相，引線時要注意保障，以免觸電。核相時，探測器自動調節電場感應強度，根據電場強弱自動增強和減弱信號放大倍數，便于線路密集的場所核相。
非接觸核相：當裸導線電壓高于35kV時，探測器逐漸靠近導線(不用接觸導線)，探測器感應到電場時發出“嘟--嘟--嘟"蜂鳴聲，即可完成核相。
自校驗核相：去現場核相前可先在實驗室或辦公室做自校驗，以確認儀表能正常工作。先將自校線插頭插入220V電源插座，再將自校線的兩個夾子分別接觸XY探測器的電壓采集金屬片，在同一條火線上自校驗核相，主機指示為同相，若無信號，可能自校線插頭插反，拔出重插即可。
電流測試：將具有電流測試功能型號產品的X探測器鉤住導線，讓導線處于鉤式探測器的A區測試電流。測試電流時位置誤差情況：A區無位置誤差；B 區位置誤差約增加0.2%；C區位置誤差約增加2%。
多芯電纜漏電巡查方法：將具有電流測試功能型號產品的X探測器鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變為很小電流或無電流顯示，該點即為電纜漏電點。
| 測試時，嚴禁同時鉤住2條裸導線，會引起2條裸導線短路，極其危險。 |
● 把火線零線（2根線）一齊鉤住即測量單相電器設備的漏電流。
● 把地線（1根線）鉤住即測量設備該接地線的漏電流。
● 把三相四線（4根線）一起鉤住即測試總漏電流。
● 把主線（1根線）鉤住即測量該主線路的電流。
三相四線(三相負載平衡時的相位) | |||
相位關系 | 相位值 | 相位關系 | 相位值 |
Ua-Ub | 120° | Ia-Ib | 120° |
Ub-Uc | 120° | Ib-Ic | 120° |
Uc-Ua | 120° | Ic-Ia | 120° |
Ua-Uc | 240° | Ia-Ic | 240° |
三相三線(三相負載平衡時的相位) | |||
相位關系 | 相位值 | 相位關系 | 相位值 |
Uab-Ucb | 300° | Ia-Ic | 240° |
Uab-Ia | 30° | Ucb-Ic | 330° |
三相四線向量圖與三相三線向量圖 |
|
